28 octobre 2018

Robots 2018

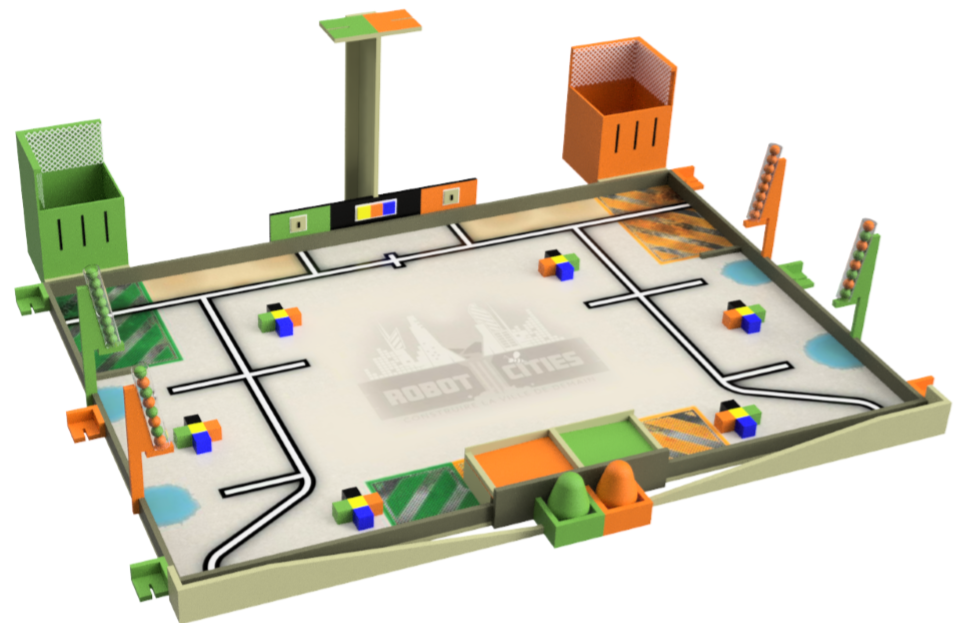

Règlement:  » Robot Cities »

Règlement 2018 : C2018_Rules_final_FR





Le robot principale s’est occupé de la construction des batiment HQE tandis que le robot secondaire de la gestion de l’eau.



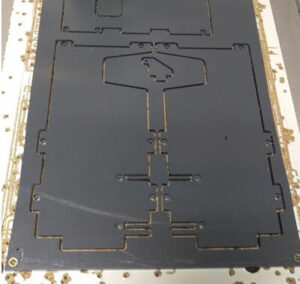

Mécanique

Voici des images de la modélisation du Robot principale :

Le robot récupère avec un bras munis de 5 ventouses le tas de cubes puis les dispose sur le plateau tournant:

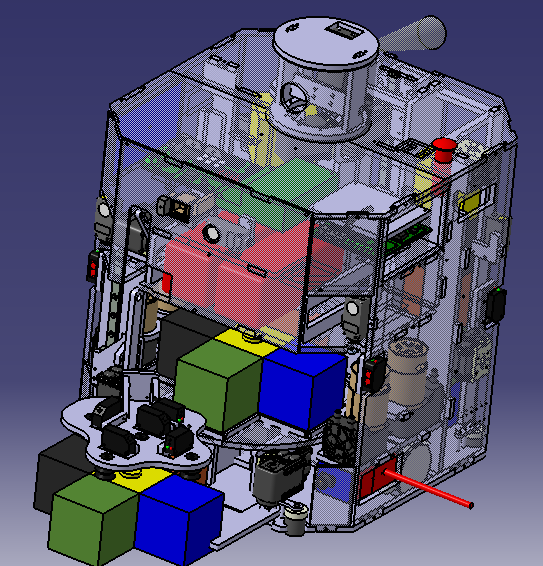

Vue de face

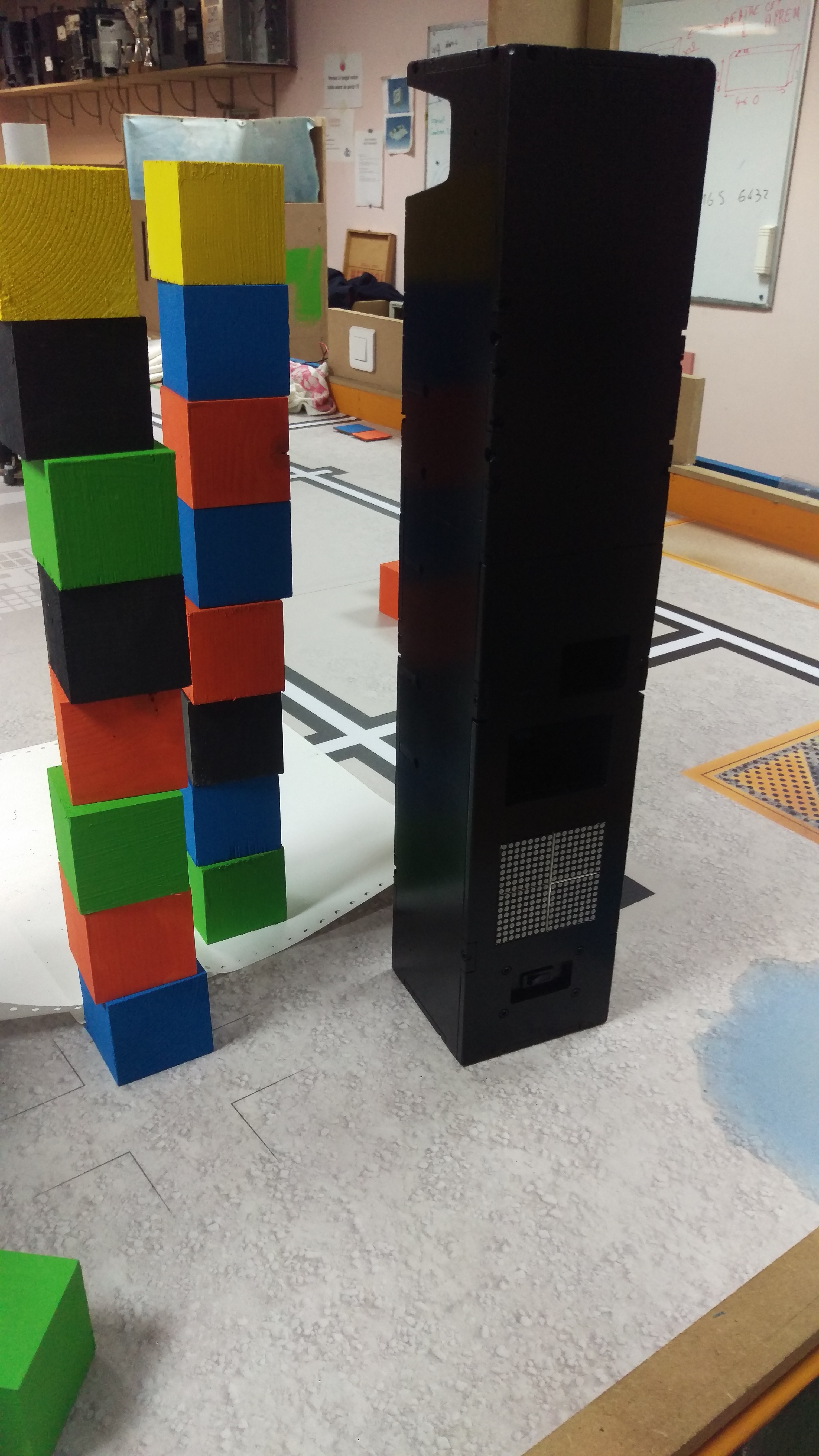

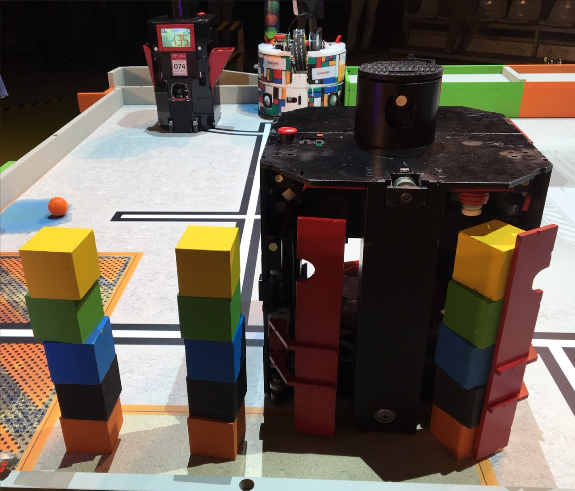

Ensuite un ascenseur construire les tours en respectant la combinaison detectée par la camera de la balise fixe. Ainsi 2 tours peuvent être construites dans le robot:

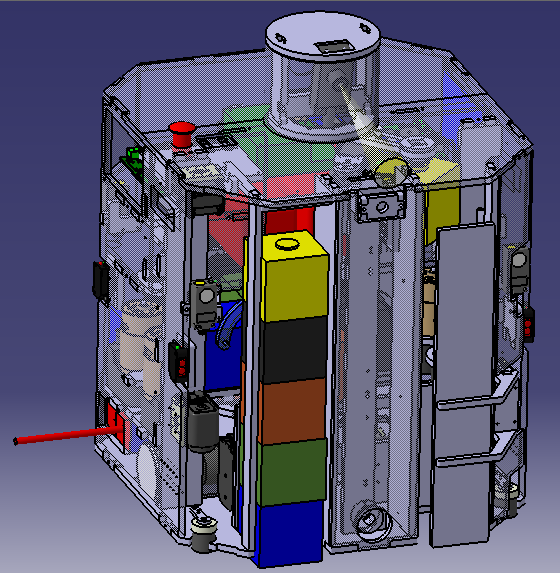

Vue arrière

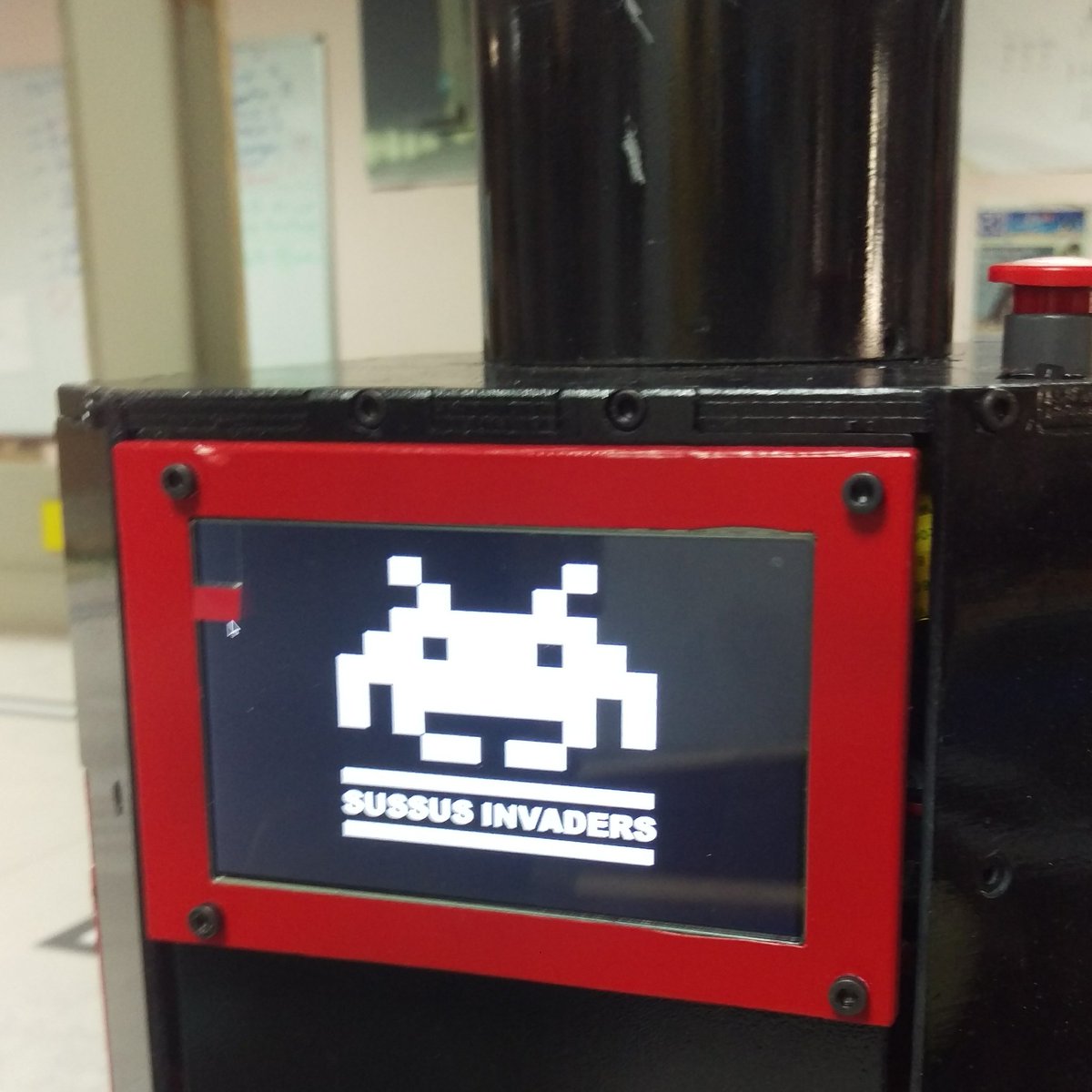

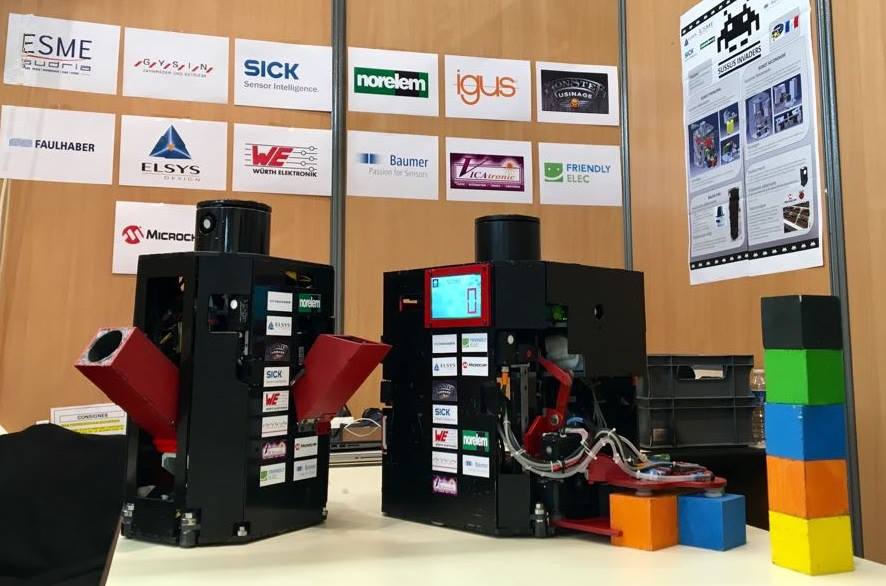

Le robot affichait l’estimation du score sur cet écran:

Vue de l’écran permettant l’affichage de l’estimation des points

Voici des images de la modélisation du robot secondaire:

Le robot récupère l’eau à l’aide de bacs qui s’ouvrent sur les coté. En avançant sur le réservoir le bac ouvre le réservoir et le vide. Les balles sont triées puis stockées.

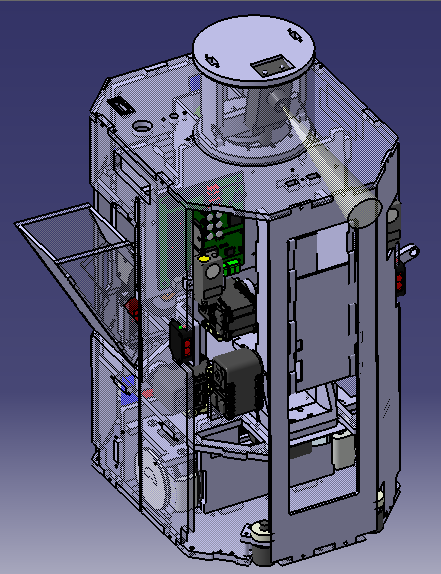

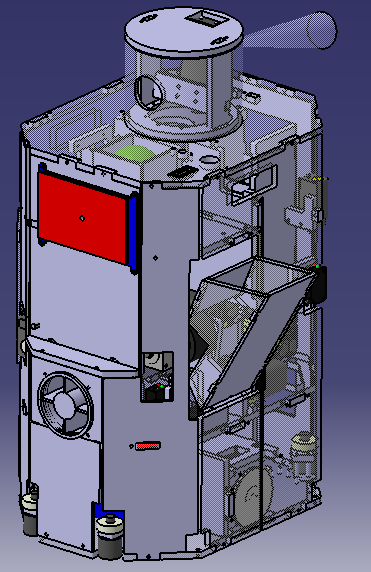

Vue de face

Vue de coté

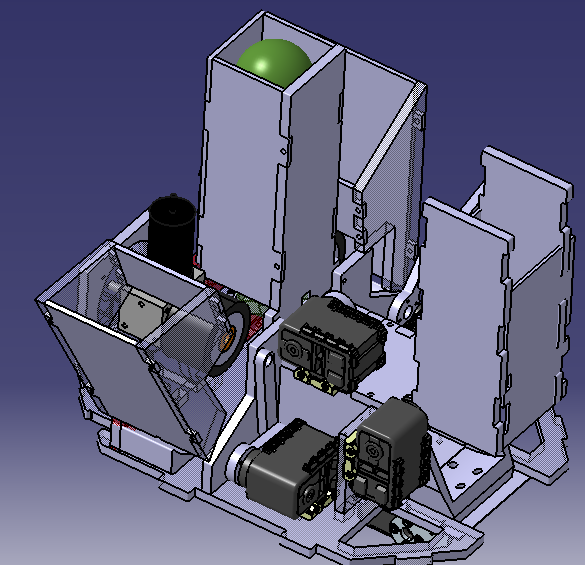

Vue système de trie/tire/stockage de l’eau

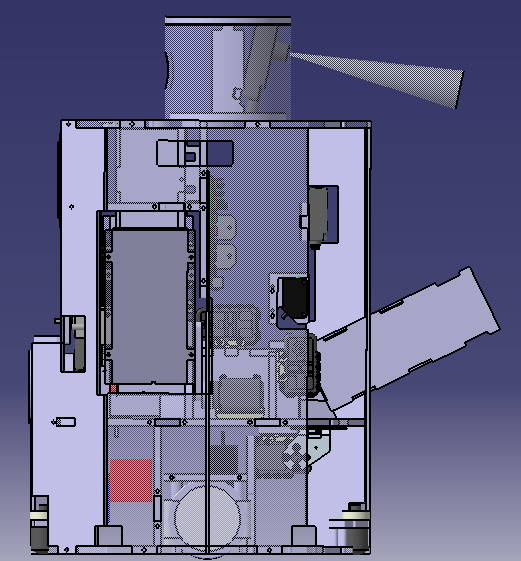

Vue arrière

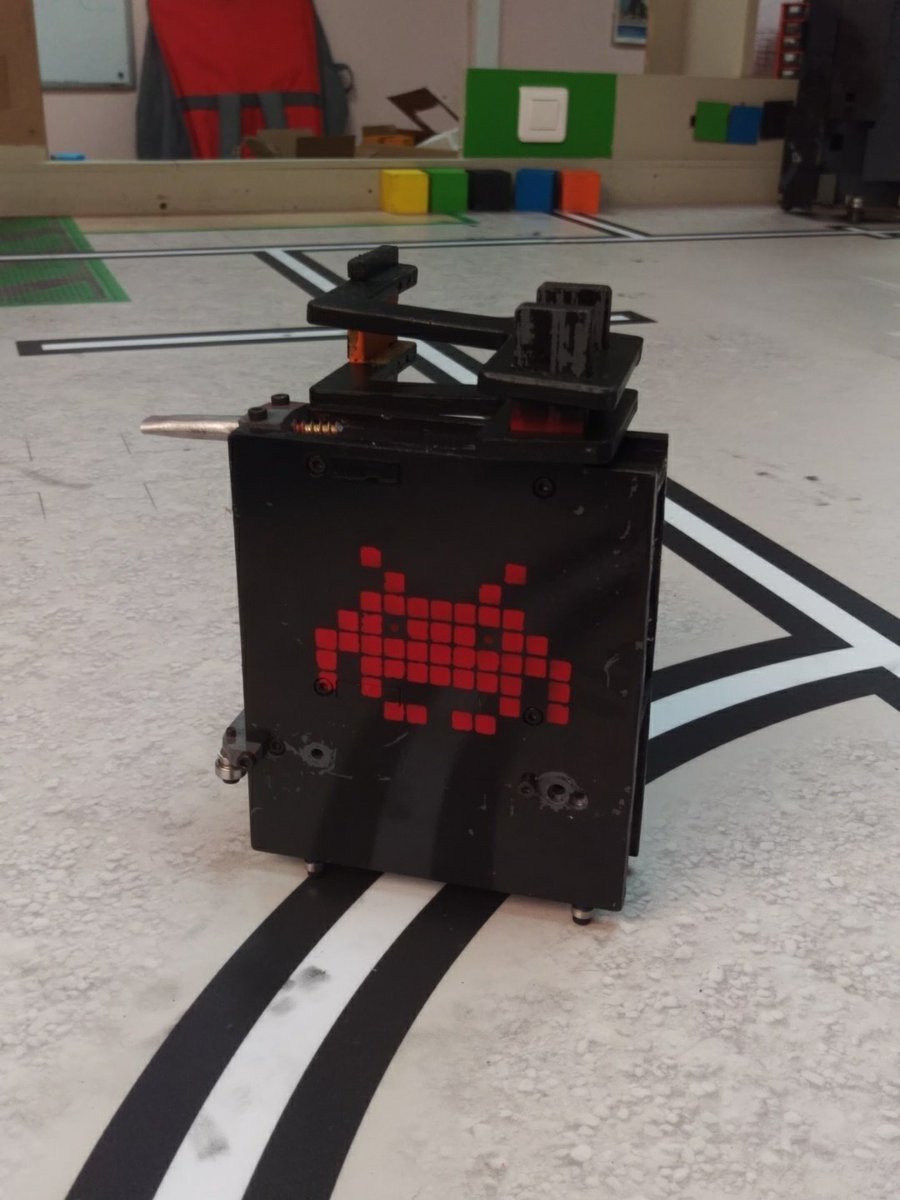

Abeille:

l’abeille était activée par le robot secondaire. Elle se composait de roulement à billes et d’une point pour butiner la fleur.

La Balise Fixe:

La balise fixe se compose d’un Lidar et d’une camera. Les informations sont envoyées aux robots à l’aide d’un réseau Wifi.

La camera permettait de détecter la combinaison du bâtiment HQE.

Le Lidar permettait de détecter la position des robots adverses.

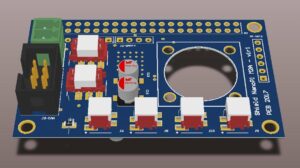

Electronique

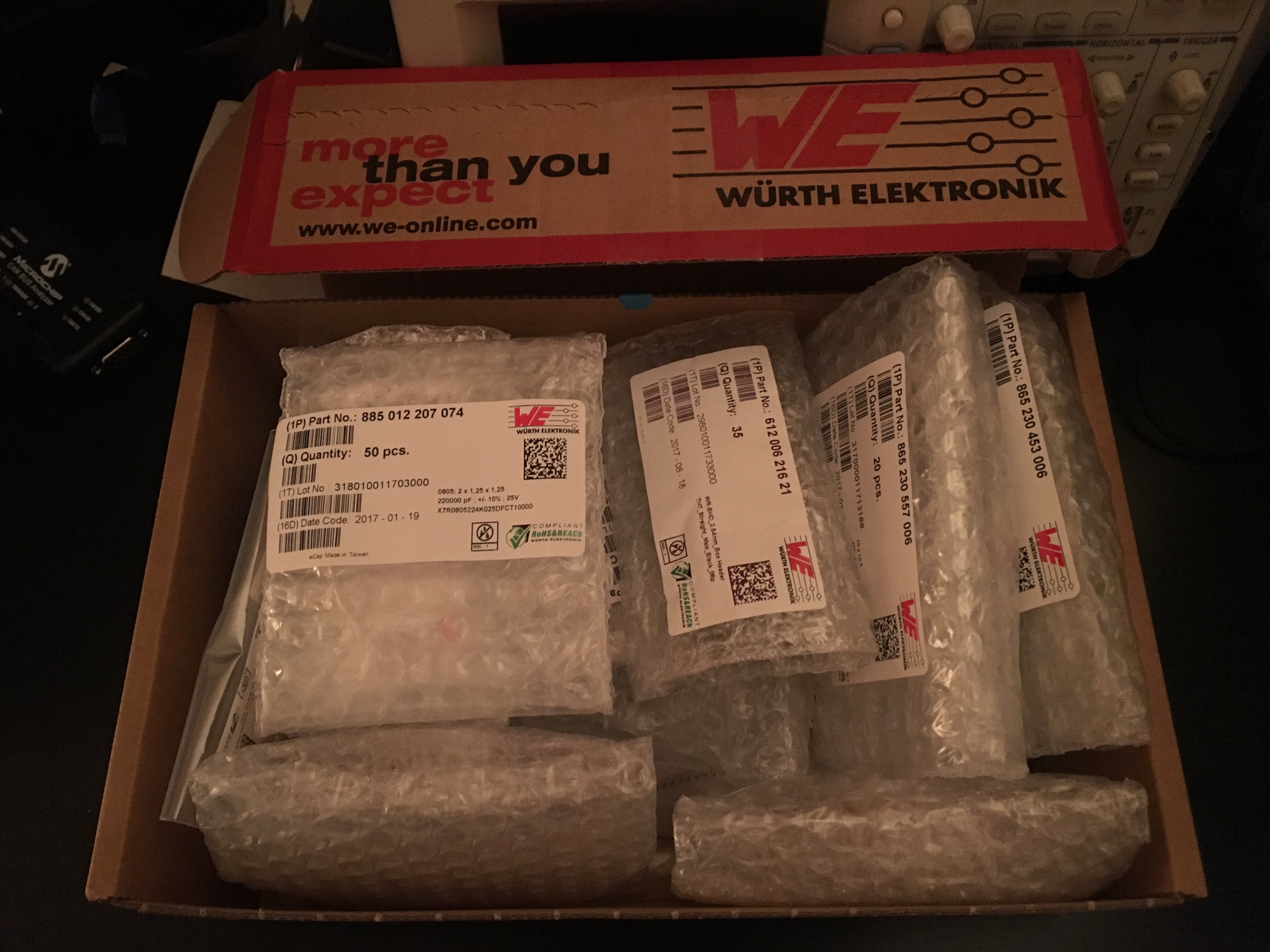

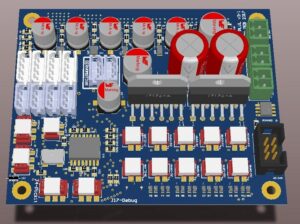

Par manque de moyens nous n’avons pas été en mesure de produire nos nouvelles cartes malgré l’aide de nos sponsors. Par ailleurs la difficulté d’approvisionnement de composants étant toujours aussi importante alors que la coupe 2019 prend forme, nous avons décidé de jouer la sécurité en repoussant leur première utilisation pour la coupe 2020.

Ainsi le robot 1 était équipé deux cartes PLVL2 et d’une carte Moteur alors que le robot 2 était équipé deux cartes PLVL2. La stratégie tournait sur des cartes NanoPi M2A (avec un écran pour l’affichage du score et ceci dans les deux robots) offertes par notre sponsor FriendlyARM.

Pour plus d’informations sur l’électronique de nos robots, se référer à la page 2017.

La seule nouveauté aura été la camera permettant de faire les combinaisons. La camera était présente dans la balise, controlé via une carte NanoPi de chez FriendlyARM. Le robot 1 recevait ainsi la combinaison via le réseau wifi de la balise :

combinaison possible grace à la camera de la balise
